電感和磁珠有什么聯系與區別呢？
電感是儲能元件，而磁珠是能量轉換（消耗）器件；電感多用于電源濾波回路，磁珠多用于信號回路、用于EMC。磁珠主要用于抑制電磁輻射干擾，而電感用于這方面則側重于抑制傳導性干擾。兩者都可用于處理EMC、EMI問題。
磁珠是用來吸收超高頻信號，像一些RF電路，PLL，振蕩電路，含超高頻存儲器電路（DDR SDRAM，RAMBUS等）都需要在電源輸入部分加磁珠，而電感是一種蓄能元件，用在LC振蕩電路，中低頻的濾波電路等，其應用頻率范圍很少超過50MHZ。地的連接一般用電感，電源的連接也用電感，而對信號線則采用磁珠？但實際上磁珠應該也能達到吸收高頻干擾的目的，而且電感在高頻諧振以后都不能再起電感的作用了……
先必須明白EMI的兩個途徑，即輻射和傳導，不同的途徑采用不同的抑制方法。前者用磁珠，后者用電感。
電感一般用于電路的匹配和信號質量的控制上，在模擬地和數字地結合的地方用磁珠。數字地和模擬地之間的磁珠用多大磁珠的大?。ù_切的說應該是磁珠的特性曲線）取決于你需要磁珠吸收的干擾波的頻率，為什么磁珠的單位和電阻的單位都是歐姆呢？

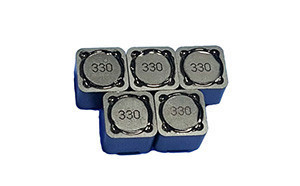

貼片電感

磁珠就是阻高頻嘛，對直流電阻低，對高頻電阻高。比如1000R/100MHz就是說對100MHz的信號有1000Ω的電阻。因為磁珠的單位是按照它在某一頻率產生的阻抗來標稱的，阻抗的單位也是歐姆。
電感器在電路中主要起到濾波、振蕩、延遲、陷波等作用，還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。
磁珠：磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力。磁珠是用來吸收超高頻信號，而電感是一種蓄能元件，用在LC振蕩電路，中低頻的濾波電路等，其應用頻率范圍很少超過50MHZ。 磁珠有很高的電阻率和磁導率，等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。
